Astabiili multivibraattori

Astabiili multivibraattorin tarkoituksena on saada kaksi led diodia vilkkumaan vuorotellen. Tässä versiossa vilkkumisen nopeus on säädettävissä kääntämällä potentiometrejä.

Mittasin kytkentää oskilloskoopilla, ja yritin saada samanlaista viivaa kuin simulaatiossa, mutta en onnistunut.

Kytkentä toimi kuitenkin hyvin kuten videosta näkee.

Suomennos

1. Tietokone
2. Näyttö
3. Näppäimistö
4. Hiiri
5. Käyttöjärjestelmä
6. Virtalähde
7. Emolevy
8. Kaapeli, johto
9. Kannettava tietokone
10. Kovalevy
11. Kansio
12. Tiedosto
13. Muokkaa
14. Katsele
15. Kopioi
16. Liitä
17. Etsi
18. Tallenna nimellä
19. Tulosta
20. Kirjanmerkki
21. Työkalut
22. Ominaisuudet
23. Peruuta, palauta
24. Vedä ja tiputa
25. Lopeta, sammuta (sovellus)
26. Yhteydetön
27. Dokumentti
28. Ohjauspaneeli
29. Työpöytä
30. Näytönsäästäjä
31. Kosketusnäyttö
32. Varmuuskopio
33. Palomuuri
34. Paikallinen internet
35. Palvelu
36. Tekijänoikeus
37. Ergonomia
38. Näytönohjain
39. Muistitikku
40. Langaton

Robotin rakennus

Aloitin rakennuksen rakentamisen tutkimalla ohjeita hetken, jotta saisin käsityksen siitä mitä olen tekemässä. Laiton kaikki setin osat omiin kasoihinsa. Tämän jälkeen aloin juottamaan osia kiinni piirilevyyn.

  *piirilevy, johon osat on jo juotettu*

Piirilevyn jälkeen oli aika saada auton perustat kasaan.

Moottorimekanismien rakentaminen oli vaikeampaa kuin mitä aluksi oletin, sain kuitenkin ensimmäisen kasaan säädön jälkeen, toisen rakentaminen sujuikin jo paremmin.

Lopuksi kiinnitin kaikki osat toisiinsa.

Tämän jälkeen laitoin enää auton johdot kiinni piirilevyyn juotettuihin 1,3mm pinneihin, ja patterit koteloihinsa.

Juotosharjoitus

Kokeilin tehtävän kytkentää ensin kytkentälevylle, jotta olisin varma että kaikki osat toimivat. Kokeilin kytkentälevyn aikana montaa eri kondensaattoria jotta saisin ledit vilkkumaan eri aikoihin.

Kun sain kokeiltua kytkentää tarpeeksi kytkentälevyllä, oli aika tehdä se verokortille. Aloitin erottamalla neljä verokortin kupariviivaa, jottei 555 piirin pinnit yhdistyisivät.



Sen jälkeen aloin juottamaan komponentteja verokorttiin tämän mukaan:



Kun sain komponentit kiinni, oli aika kokeilla toimiiko laite, ja kyllähän se toimi.

  *vilkkuvia valoja*

Tietoturva

1. Virus -

Virus on tietokoneohjelma, joka monistaa itseään ja leviää tietokoneesta toiseen. Useimmiten virukset tulee ohjelman latauksen tai asennuksen yhteydessä.

2. Mato -

Mato on haittaohjelma, hyvin samanlainen kuin virus. Madon tehtävänä on levitä tietokoneesta toiseen automaatisesti ilman tietokoneen käyttäjän toimenpiteitä.

3. Spyware -

Vakoiluohjelma, joka kerää tietoja tietokoneesta ja sen käyttäjästä tietoja ilman suostumista. Vakoiluohjelmat välittää tietoa muille tahoille.

4. Roskaposti -

Roskaposti on sähköpostin kautta tapahtuvaa massapostitusta, johon sähköpostin käyttäjä ei ole antanut lupaa.

5. Identiteettivarkaus -

Identiteettivarkaus on toisen henkilön tietojen varastaminen ja niiden käyttäminen. Usein niitä käytetään laittomissa sopimuksissa.

6. Tietojenkalastelu -

Verkkourkinta toiselta nimeltään, jolla pyritään saamaan toisten yksityisiä tietoja haltuun, kuten tilitietoja.

7. Nettipetos -

Pyritään huijaamaan henkilöä, esimerkiksi pyytämällä rahaa asioihin ja lupaamalla rahaa takaisin. Rahoja takaisin ei tietänkään saa.

8. Social Engineering -

Sana huijaukselle, jossa rikollinen yrittää huojata ja manipuloida uhreja antamaan yksityisiä tietoja.

9. Porttiskannaus -

Menetelmä, jolla pyritään selvittämään tietojärjestelmän eri tietoliikenneporteissa toimivia ohjelmia, käyttöjärjestelmiä ja niiden haavoittuvuutta.

10. Nigerialaiskirje

On petos, jossa pyydetään sähköpostin kautta antamaan rahaa, jotta saa lunastettua esimerkiksi voittamansa summan.

11. Man in the Middle -

Hyökkäys, jossa hyökkääjä asettuu kahden osapuolen välisen tietoliikenteen välittäjäksi ja halutessaan muuttaa viestien sisältöä.

12.

Suomessa tietosuojavaltuutettu on suomalainen viranomainen, joka valvoo henkilötietojen rekisteröintiä, käyttöä ja luovutusta.

13.

Suomalaisella on oikeus kieltää yhteystietojen luovuttaminen yhteys-, osoite- tai muuna vastaavana tietopalveluna sekä tietojensa luovutus asiakasrekisterin tai muun vastaavan rekisterin päivitystä varten.

14

Yleiset palvelut, kuten google, kerää erilaisia tietoja sinusta, kuten sijaintisi, nimesi, sähköpostisi, mahdollisesti puhelinnumerosi ja sukupuolesi.

15.

Sanon asiakkaalle, että hän voi ladata ohjelman, joka suojaa tietojasi, kuten f-secure. Kerron myös, että kannattaa tutkia tarkkaan missä tietoja käyttää.

16.

Hyvässä salasanassa on ISOJA ja pieniä kirjaimia, numeroita ja mahdollisesti erikoismerkkejä.

17.

a) ei hyvä
b) kohtalainen
c) hyvä
d) hyvä
e) ei hyvä
f) ei hyvä
g) ei hyvä
h) ei hyvä

555 piiri ääni

Sain piirin pitämään tikittävää ääntä kuten pitikin, kokeilin erilaisia kondensaattoreita piirissä.



Huomasin, että mitä isompi määrä faradeja, sitä hitaammin piiri tikittää.

Kokeilin piirissä 10μF konkkaa, 1μF konkkaa, 100μF konkkaa ja monta muuta, kuten 0,15μF.

Harjoituksia kondensaattori 2

1. Capacitor Plague -

Vuosina 1999-2007 vuosina ollut, iso ongelma kondensaattorien pettämisen kanssa, etenkin Taiwanista tulleissa kondensaattorissa.

2.

Kapasitanssin mittayksikkö on nimetty Michael Faradayn mukaan

3. Suomennoksia -

Parts per million = Osaa miljoonassa

Transformer = Muunnin

Leads = Komponentin "johdot"

Frequency = Taajuus

Rectifier = Tasasuuntaaja

Diode bridge = Diodisilta (4 tai enemmän lediä yhdistetty tiettyyn muotoon)

Direct current = Tasavirta

Alternating current = Vaihtovirta

4.

103 = 10nF

902M = 9nF

605 = 65pF

304C = 300nF

5. Elektrolyyttikondensaattoria ei kannata kytkeä väärinpäin, sillä se rikkoutuu, tai jopa räjähtää pienesti.

6. Kondensaattorissa + napa on pidempi "johto" ja - napa on lyhyempi "johto"

7.

Rikkinäisen kondensaattorin voi tunnistaa ulkoa päin jos se on esim. pulleutunut. Aina kuitenkaan sitä ei nää ulkopuolelta, ja kondensaattorin tulkitsemiseen on monta keinoa. Helpoin on kuitenkin yleismittarilla, asettamalla yleismittarin resistanssin mittausaluelle, ja katsomalla mitä kondensaattori näyttää. Jos se näyttää lähes 0ohmia tai miljoonia ohmeja, se on todennäköisesti rikki. Kondensaattorin voi kuitenkin mitata esim, volttimittarilla.

8.

Kuvien kondensaattoreista voin päätellä ainakin niiden faradit ja osasta niiden voltit.

1. Kondensaattorissa jännitteenkesto on 25 volttia ja kapasitanssi 220 mikrofaradia.

2. Kondensaattorissa jännitteenkesto on 450 volttia ja kapasitanssi 22 mikrofaradia.

3. Kondensaattorissa jännitteenkesto on 1 kilovoltti ja kapasitanssi 4,7 nanofaradia.

4. Kondensaattorisssa jännitteenkesto on 150 nanofaradia.

555 piiri ledin pito

Piirin ideana oli saada nappula, jota painamalla syttyy ledi, ja sammuu tietyn ajan kuluessa riippuen kondensaattorin vahvuudesta. Kytkennässä oli myös toinen nappula, jota painamalla sai ledin sammumaan heti.

Aloitin vain pikkuhiljaa kasaamalla johtoja ja osia kytkentäkaavion mukaa, ja se kasaantui yllättävän nopeasti ongelmista huolimatta.





Kokeilin eri kondensaattoreita ja vastuksia, ja katsoin sainko tuloksia, mitä tämä taulukko näytti.



Sain kohtalaisen tarkasti taulukon lupaamia tuloksia. Kokeilemalla 100µF kondensaattoria, ledi pysyi päällä n. 10-15 sekunttia. Ja 1000µF kondensaattorilla n. 1000 sekunttia, eli 16,5 minuuttia.

Tietokoneen Korjaus #3

Tietokonetta käynnistäessä se pyysi jonkin sortin salasanaa. Jotenpa puhdistimme RTC RAMin, jotta pääsisimme takaisin biossiin ja sitä kautta windowssiin.

Puhdistimme RTC RAMin laittamalla ruuvimeisselin emolevyssä oleviin CLRTC pinneihin, virran ollessa pois tietokoneesta.

BIOS käytännön tehtävä

Vaihdoimme asetuksia Bioksessa ohjeiden mukaisesti:

Kuvat ovat ohjeiden mukaisessa järjestyksessä












Arduino harjoituksia

Kokeilin erilaisia arduino kytkentöjä Arduino Projects kirjasta. Opiskelin kirjasta myös arduinon perusasioita.







Katsoin myös netistä erilaisia arduino projekteja, joita voisin mahdollisesti tehdä tulevaisuudessa.

Tietokoneen komponentit

Prosessori - Prosessori suorittaa tietokoneohjelman sisältämiä konekielisiä käskyjä. Prosessori on yksi tärkeimmistä tietokoneen osista. Nykyaikaisissa prosessoreissa on kaikki osat pakattu yhdelle mikropiirille.




Emolevy - Emolevy on tärkeä tietokoneen osa, johon kiinnitetään muita osia. Osat kommunikoivat emolevyn kautta.



Keskusmuisti - Toimii tietokoneohjelmien työmuistina, johon latautuu käyttöjärjestelmän ohjelmat, suoritettavat sovellukset ja niiden tarvitsemat tiedot.



Kiintolevy - Kiinteästi asennettu levymuisti, jota yleensä käytetään tietokoneen massamuistina, eli sille tallennetaan ohjelmat ja muut tiedostot.



Virtalähde - Virtalähde muuntaa verkkosähkön tietokoneelle sopivaksi. Jokaiseen tietokoneen komponenttiin tulee johto virtalähteestä.



Näytönohjain -

Juotosten poistaminen ja teko

Otin laatikosta pienen kytkentälevyn, jossa oli erilaisia komponentteja kytketty, otin niitä irti käyttämällä kolvia ja juoton poistonauhaa.

Kun sain kaikki komponentit irti levystä, aloin suunnitella omaa kytkentää.
Päädyin simppeliin lediin, joka syttyy nappia painamalla.





Juottaminen tapahtyi yllättävän helposti.

BIOS teoria tehtävä

1.

Ensin, sammuta tietokone ja ota virtajohto irti.

Toiseksi, käytä jotain metallista objektia, kuten ruuvimeisseliä kahden CLRTC pinnin yhdistämiseen.

Bios on puhdistettu.

2.

LGA1151 prosessorikantaa, joka tukee Intel Core i7, i5, i3, Pentium ja Celeron prosessoreita.

3.

Emolevy tukee yhteensä 64GB ram muistia.

4.

Prosessorin turbo mode antaam mahdollisuuden asettaa CPUn coret toimimaan nopeammin kuin normaalisti.

5.

Hyper-threading teknologia antaa mahdollisuuden luoda virtuaalisia prosessorin coreja.

6.

Emolevy tukee virtualisointia.

7.

Prosessorina toimii Intel Core i3-7100 ja se tukee virtualisointia.

8.

Emolevyssä on kaksi M.2 liitäntää.

9.

LANGuard suojaa LAN surgeilta, salaman iskuilta ja staattiselta sähköltä.

10.

a) Tukee

b) Ei tue

c) Tukee

d) Tukee

11.

Suurin tuettu resoluutio DVI-D portilla on 1920x1200 60Hz

Emolevyn liitännät

1  -  24 pinninen atx virtaliitin

2  -  2x Sata 6G liitin

3  -  Muistikannat

4  -  P8 virtaliitin

5  -  Prosessorikanta

6  -  PCI-E x1 liitin

7  -  PCI-E x16 liitin

8  -  PCI-E x1 liitin

9  -  4x sata 6G liitin

Tietokoneen liitännät



1  -  PS/2-portti

2  -  USB-portti

3  -  Ethernet-portti

4  -  Displayport-portti

5  -  VGA-portti

6  -  Serial-portti

7  -  Audio input-portti

8  -  Audio output-portti

Diodi mittauksia

Ledillä on kaksi jalkaa, pidempi on anodi (+) ja lyhyempi on katodi (-)

Kokeilin eri värisiä ledejä mittarilla, eri väreillä mittari näytti eri lukemia, tämä johtuu siitä, että eri väriaineet tarvitsevat erikokoisia jännitteitä.

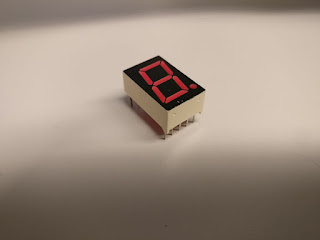

Tämän jälkeen testasin 7 segmentin  näytön päälle laittamista, sain näytön eri valot syttymään laittamalla mittarin päitä eri pinneihin. Keskellä näyttöä on näytön katodi ja reunoissa anodi.

Jännite ja virtamittauksia

Teimme tehtävässä annetun kytkennän, sain ensimmäisesta vastuksesta mittarilla vaikuttavaksi jännitteeksi 0,04 ja ensimmäisestä ledistä 1,8.

Toisesta vastuksesta sain vaikuttavaksi jännitteeksi 0,3 ja toisesta ledistä 1,5.



Kokeilin laittaa mittarin mittauskärjet toisin päin, huomasin että mittarin luku meni miinuksen puolelle.

Seuraavaksi tein virtamittauksia, mittasin tulokset seuraavasta kytkennästä.



Sain ensimmäiseen kohtaan 25,4 mA ja toiseen kohtaan 21,4 mA.

Jännite mittauksia

Mittasin ensin isoa paristoa, jonka volttimäärä on tarkoitus olla 1,5 volttia, sain tulokseksi 1,51.

Toiseksi mittasin 1,5 voltin sormiparistoa, jota mittaamalla sain 1,48 volttia mittariin.

Kolmanneksi mittasin pientä AAA 1,5 voltin paristoa, mittarilla tulokseksi sain 1,51 volttia.

Sen jälkeen mittasin puhelimen akkua, akussa lukee volttimääräksi 3,8 volttia, mittarini näytti 3,81 volttia.

Puhelimen akussa on 4 pinniä, normaalit + ja -, näiden lisäksi yksi myös lämmön säätöön ja yksi latauksen säätöön.

Tehtävänä oli saada tietokoneen virtalähde käyntiin ilman muitan tietokoneen osia. Otin siis virtalähteen virtajohdon ja laiton vihreän johdon pinnistä mustan johdon pinniin hyppykaapelin, tämän jälkeen virtalähde alkoi toimimaan.

Seuraavaksi piti saada tietokone toimimaan pelkästään emolevyllä ja virtalähteellä, ilman laatikon virtapainiketta. Otinpa siis tietokoneen virtanappulan johdon irti (power sw) ja laitoin siihen sen sijaan ruuvimeisselin kärjen. Tietokone lähti käyntiin hyvin.

Tämän jälkeen mittasin molex-piuhasta jännitteet mittarilla, sain toisesta tulokseksi 5,11 volttia ja toisesta 12,01 volttia. Tietokoneen mittausohjelma näytti ensimmäisestä 5,08 ja toisesta tasan 12 volttia. Mittaukset siis onnistui.

Tietokone ongelma #2

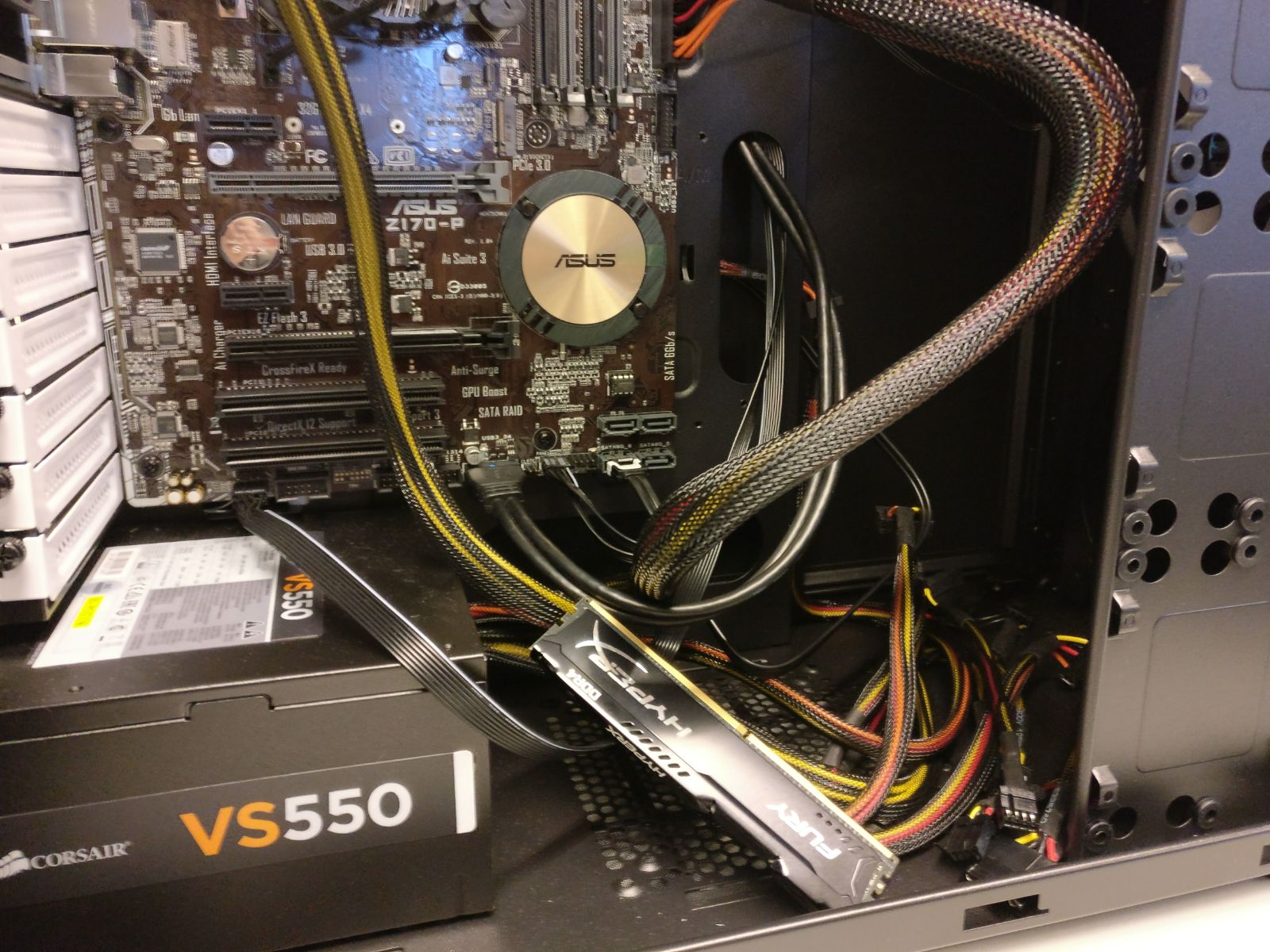

Luokkaan tultaessamme tietokoneet eivät toimineet oikein. Ensin tarkastin normaalit johdot, kun huomasin että ne olivat kunnossa, aloin tarkastella tietokonetta tarkemmin sisältä käsin. Avattaessani tietokoneen kotelon, huomasin että tietokoneen ainoa ram kampa oli irti.

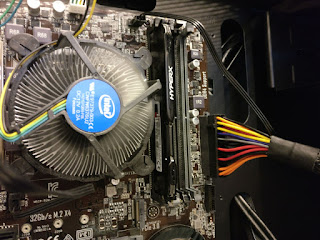

Laitoin siis kamman kiinni ja tietokone lähti hyvin käyntiin.
