3D Cads hahmo

Tekemäni 3D hahmo tinkerCADilla, hahmo on hyvin simppeli, sillä monimutkaiset hahmot olisivat vieneet paljon aikaa

Cads luokkahuoneesta

Pohjapiirrustus luokkahuoneesta

Cads Esimerkistä

Mallipiirrustus

Oma piirrustukseni

Tasopiirrustus

A. Makuuhuone

B. Olohuone

C. Kylpyhuone

D. Kylpyhuone

E. Sauna

F. Vaatehuone

G. Varasto

H. Autotalli tai -katos

I. Tekninen tila

J. Siivouskaappi

K. Keittiökomero

L. Keittiö

M. Pyykinpesukone

N. Jääkaappi

O. Löylyhuone

P. Uuni

Q. Pyykinpesukone

R. Lämminvesivaraaja

S. ET

T. MU/MK

U. PAK/PK/PA

V. KUI

W. SH

X. TK

1. Pinta- ja uppoasennusten määrä on aika tasainen

2. Pintasennuksia löytyy ainakin makuuhuoneesta

3. Makuuhuoneessa ja eteisessä/käytävässä

4. Kuusi valoa

5. Kuusi pistorasiaa
a. Ne ovat maadotettuja

6. Talossa on kodinhoitohuone

7. Sauna on 8 kilowatin tehoinen

8. 1-kytkin

9. Makuuhuoneessa on 1-kytkin ja 5-kytkin valaisut

10. On käytetty

11. Talon makuuhuoneessa on antennipistorasia

12. Kodinhoitohuoneessa on loisteputkivalaistus

13. Pesuhuoneessa, Kodinhoitohuoneessa ja Vessassa

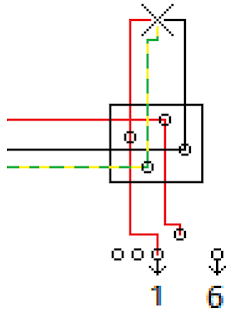

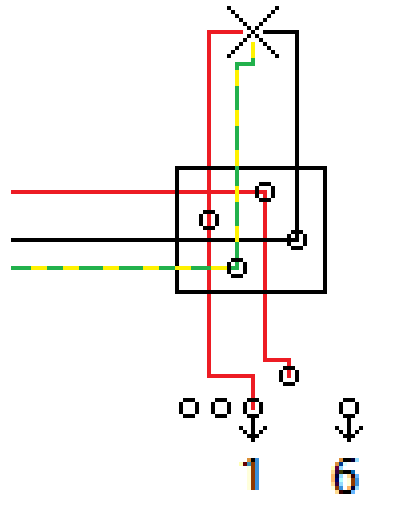

Piirrosmerkit

1. Pinta-asennus
2.Uppoasennus
3. 1-kytkin
4. 5-kytkin
5. 6-kytkin
6. 7-kytkin
7. Vaihdejohdin
8. Nollajohdin
9. Suojajohdin
10. Kaapeli, jossa kolme vaihdejohdinta
11. Pistorasia
12. Kaksiosainen maadoitettu pistorasia
13. Valaisinpistorasia
14. Valaisin
15. Jakorasia
16. Telerasia
17. Telerasia, 2 osainen
18. Antennirasia

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

Parikaapelin mittaustermejä

Impedanssi - Suure, joka kuvaa virtapiirin vaihtovirralle auheuttamaa vastusta

Heijastusvaimennus - RL, testisignaalin amplitudin ja kaapelista palautuneen signaalin amplitudin suhde desibeleinä

Wiremap - Testi, joka näyttää onko kaapelin johdot kiinnitetty oikein

Vaimennus - Signaali vaimentuu kuljetessaan pitkän matkan johtoa pitkin

Power Sum - Tehosumma, ottaa huomionn kaikkien parien yhteisvaikutuksen ylikuulumisilmiössä

ACR - Vaimennus ja ylikuulumisuhteen tehosumma

PSACR - Tehosumma ACR = PSACR

Kulkuaikaero - SKEW, on kertoo kaapeliparien välisen signaalin kulkuaikaeron

NEXT - Lähipään ylikuuluminen

PSNEXT - Lähipään ylikuulumisen tehosumma

FEXT - Kaukopään ylikuuluminen

ELFEXT - Kaukoään ylikuuluminen kahden parin välillä

PSELFEXT - Kaukopään ylikuulumissuhde tehosummana

Sähkötyöteoriaa

1. Nimellisjännite - jännite, jolla laitetta on tarkoitus käyttää

2. TELLU 13 - antennikaapeli

3. CAT6 - kategoria 6 kaapeli ethernet yhteyttä varten

4. ML - asennusjohdin, kiinteään asennukseen asennusputkessa sekä laitteiden sisäiseen johdotukseen

5. MMJ - yleinen sähköasennuskaapeli, pinta- ja uppoasennukseen
a. Muovijohtoja sisältävä muovinen asennuskaapeli
b. Merkintä fr, tarkoittaa että johto on tulenkestävää
c. Erilaisia kaapeleita, kuten valokuitukaapeleita
d. Yksivaiheisessa ruskea, kolmivaiheisessa ruskea, musta ja harmaa
e. Nollajohdin
f. Suojamaadoitusjohdin, se on tärkeä sähkövian sattuessa
g. Vihreä-keltainen, tarkoituksena on maadoittaa haluttu johto
h. Pen-johdin toimii Pe-johtimena ja lisää nollajohtimen samaan kaapeliin
i. Vaihejohdin
j. Nollajohdin
k. Suojamaadoitusjohdin

6. Kuorintatyökalu

7.
a. Taltta
b. Philips
c. Pozidriv
d. Torx
e. Kuusiokolo
f. Neliökanta

8. Nysiä käytetään johtojen paikallaan pitämiseen

9. Kiinnitystulppa

10. Jousiliittimellä jaetaan johto osaan, jotta kaapelointi olisi helpompaa

11. Mekaaniset rasitukset, oikosulkusuojan toimimesen nopeus ja jottei tapahtuisi jännitteen pienenemistä

12. Luokituksia, jolla valitaan paikkaan sopiva kotelointi
a. Ei virallisia luokituksia
b. Suojattu sormelta ja vesisateelta kun halkaisia on 12,5mm
c. Suojattu langalta ja roiskuvalta vedeltä kun halkaisia on 1mm

13. Pinta-asennuksessa asennus näkyy ulospäin, kun taas Uppoasennuksessa

14. Vähintään IPX3

15. Vikavirtasuojaus sammuttaa verkkovirran vikatilanteissa, kuten ihmisen kosketuksessa tai ukkosen takia olevassa ylijännitteessä

16. Mittari, jolla mitataan jännitettä kytkennässä

17.



18.



19.



Valokuitu teoriaa

 SC-liitin

 ST-liitin

 FC-liitin

2.

Yksimuotokuitua käytetään pidemmissä matkoissa kun monimuotokuitua. Yksimuotokuidun valmistaminen on paljon tarkempaa kuin monimuotokuidun.

3.

1310nm-1550nm

4.

?

5.

380nm-740nm

6.

Optisia vahvistimia käytetään pitkillä matkoilla, jottei signaalia tarvitse muuttaa sähköiseen muotoon välillä
.
7.

Molemmat valokuitukaapelit kuoritaan kuorimapihdeillä ja putsataan sopivalla alkoholilla. Kuidut asetetaan hitsauskoneeseen ja annetaan sen tehdä työnsä. Lopuksi hitsatun kohdan päälle asetetaan kutistemuovi.

Linux Virtualisointi

Tein VirtualBox ohjelmalla virtualisoinnin Debian käyttöjärjestelmästä. Eli asensin käyttöjärjestelmän ohjelman sisään. Virtualisointi oli hyvin helppo. Ennen aloitusta piti varmistaa että virtualisointi oli kytketty päälle BIOSsista. Virtualisoinnissa luotiin oma tallennustila käyttöjärjestelmälle.

Event viewer & Task scheduler

Task Scheduler:

Tein käyttäjälleni 3 erilaista tehtävää, jotka aktivoituu eri asioista.

Kirjautuessani tietokoneelle --> Avaa google chrome

Kirjautuessani tietokoneelle --> Tervetuloa! viesti

Klo. 10.15 jokainen arkipäivä --> Aukaisee internet explorerin.

Sain tehtyä nämä task scheduler ohjelmalla näin:

Teen uuden tehtävän.

Menen kohtaan Actions.

Teen uuden Actionin.

Actioniksi voi valita mitä haluat tehdä, esim. avata sovelluksen.

Trigger tabista saa valittua milloin haluat tehdä valitun tehtävän.

Event Viewer:

Tutkin event viewerin etusivulta millaisia ongelmia tietokoneella on tullut vastaan.

Normaaleita erroreita oli tullut lähinnä ohjelmien käynnistyksissä, eli runtime erroreita.

Kriittisiä ongelmia ei tietokoneella ollut tullut vastaan yhtäkään.

Warning ongelmia oli tullut muutama, mutta en saanut selvää mitä ongelmat koski.

Huomasin että tietokoneen windows update oli viimeksi tehnyt päivityksiä 6.3.2018 klo 9:17.24.

Noppa Piirilevy

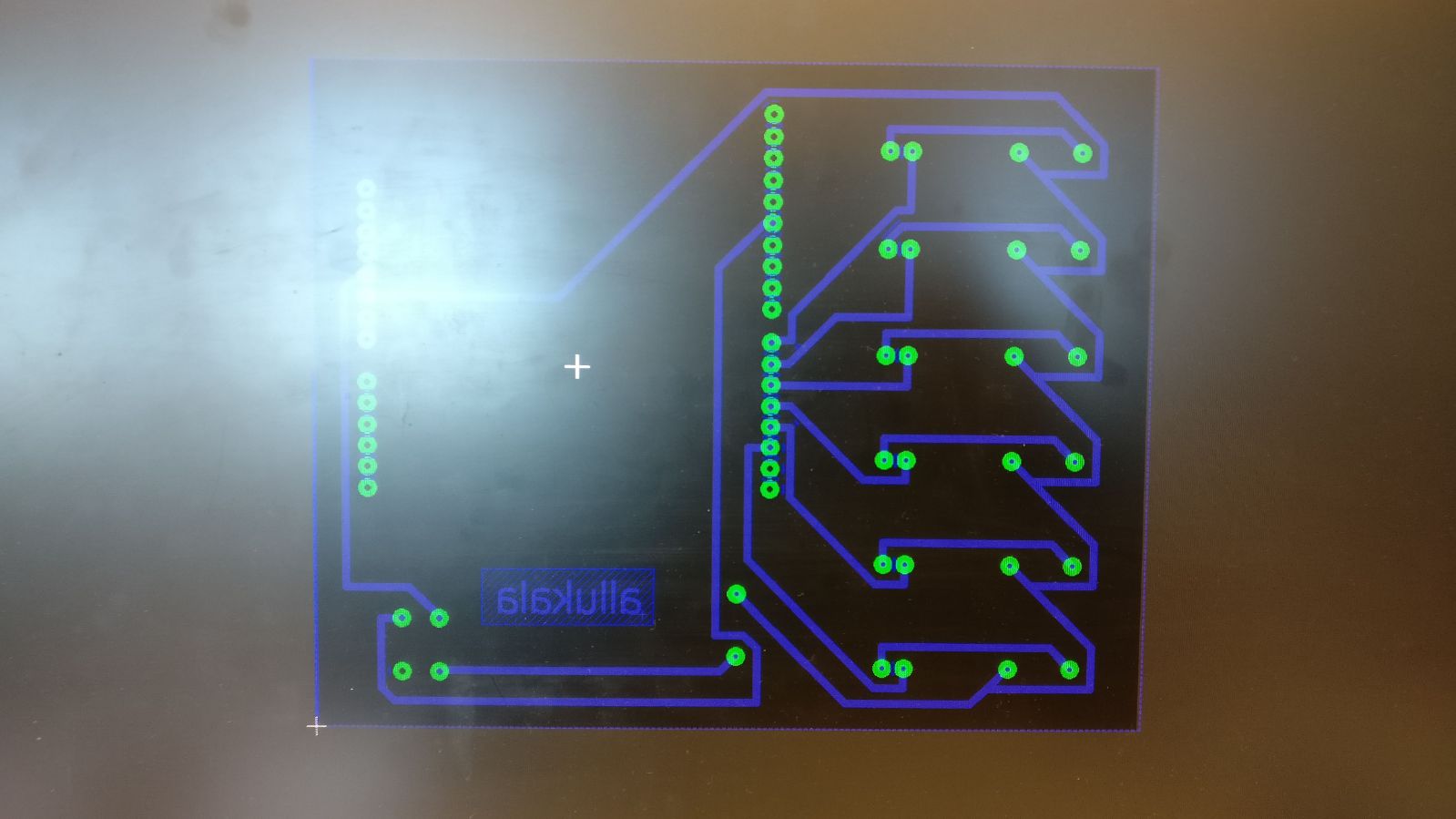

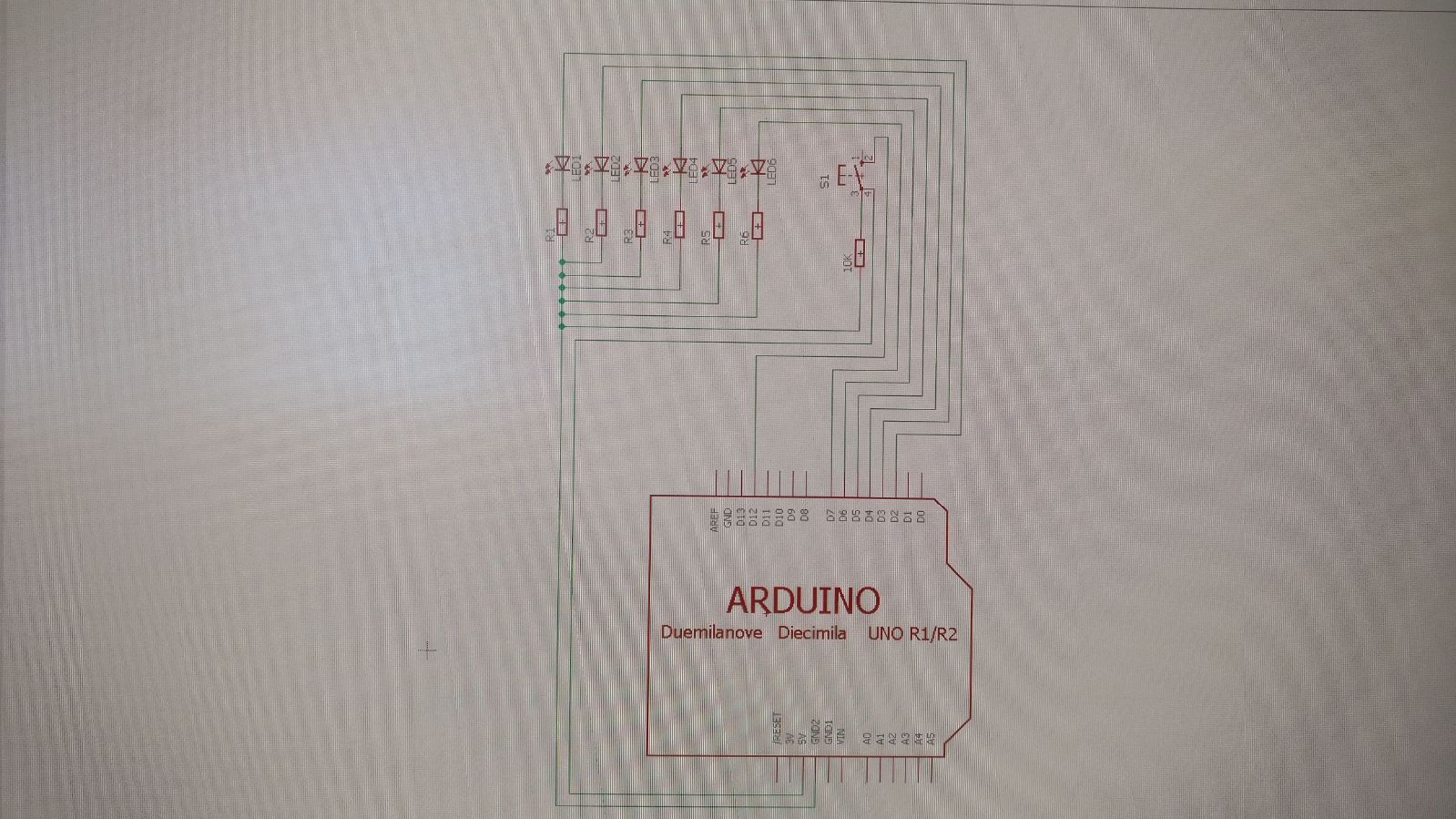

Tehtävänantona oli tehdä piirilevy omalla idealla, joten päätin tehdä nopan. Ensimmäisenä suunnitteltiin piirilevy eaglella. Suunnittelemisessa oli vain pieniä ongelmia, jotka saatiin ratkaistua nopeasti.

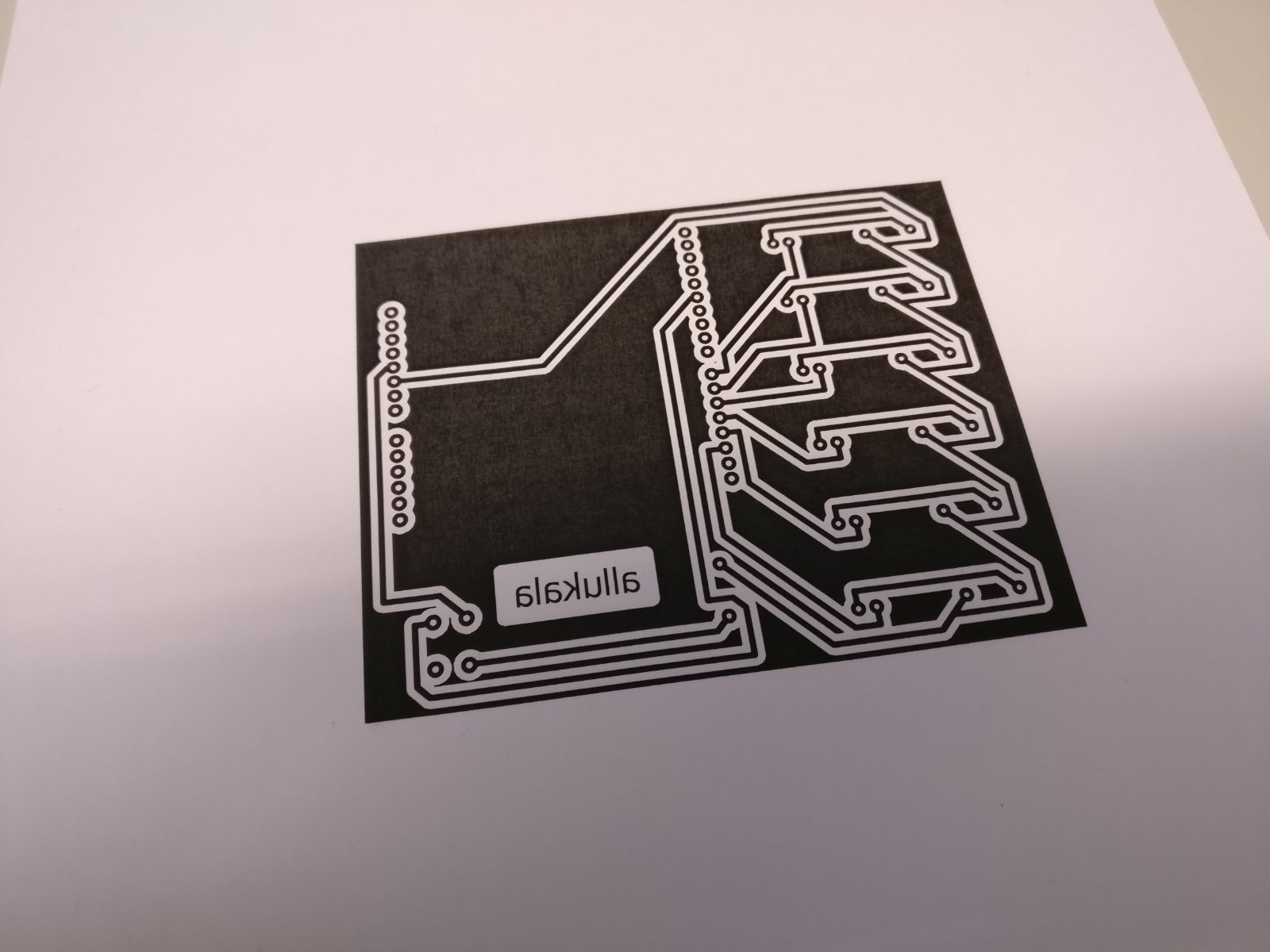

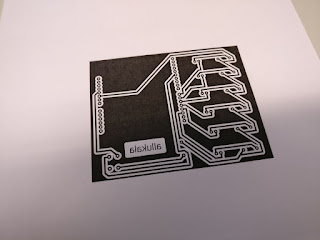

Kun sain suunnitelman valmiiksi, oli aika testitulostaa levy paperille.



Tämän jälkeen levy tulostettiin läpinäkyvälle muovikalvolle. (ei kuvaa)

Kun levyn tulostus oli hyvä, syövytimme levyyn oikeat muodot. Syövytetty levy putsattiin asetonilla, ja iso propanolilla. Tämän jälkeen porattiin levyyn komponenttien reiät ja juotettiin komponentin kiinni, levy näytti tältä sen jälkeen. (kytketty jo virtaan)



Kytkennässä oli pieni virhe, joka aiheutti häiriöitä nappulan toiminnassa, mutta sen saimme korjattua parilla hyppylangalla.



Omasta mielestä levyn teko sujui kohtalaisen hyvin ensimmäiseksi kerraksi, aion kyllä parantaa jälkeä seuraavalla levyllä.
