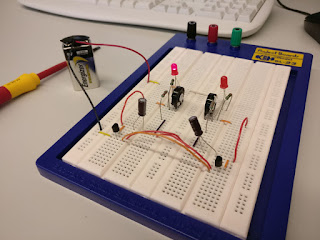

Astabiili multivibraattori

Astabiili multivibraattorin tarkoituksena on saada kaksi led diodia vilkkumaan vuorotellen. Tässä versiossa vilkkumisen nopeus on säädettävissä kääntämällä potentiometrejä.

Mittasin kytkentää oskilloskoopilla, ja yritin saada samanlaista viivaa kuin simulaatiossa, mutta en onnistunut.

Kytkentä toimi kuitenkin hyvin kuten videosta näkee.

Suomennos

1. Tietokone
2. Näyttö
3. Näppäimistö
4. Hiiri
5. Käyttöjärjestelmä
6. Virtalähde
7. Emolevy
8. Kaapeli, johto
9. Kannettava tietokone
10. Kovalevy
11. Kansio
12. Tiedosto
13. Muokkaa
14. Katsele
15. Kopioi
16. Liitä
17. Etsi
18. Tallenna nimellä
19. Tulosta
20. Kirjanmerkki
21. Työkalut
22. Ominaisuudet
23. Peruuta, palauta
24. Vedä ja tiputa
25. Lopeta, sammuta (sovellus)
26. Yhteydetön
27. Dokumentti
28. Ohjauspaneeli
29. Työpöytä
30. Näytönsäästäjä
31. Kosketusnäyttö
32. Varmuuskopio
33. Palomuuri
34. Paikallinen internet
35. Palvelu
36. Tekijänoikeus
37. Ergonomia
38. Näytönohjain
39. Muistitikku
40. Langaton

Robotin rakennus

Aloitin rakennuksen rakentamisen tutkimalla ohjeita hetken, jotta saisin käsityksen siitä mitä olen tekemässä. Laiton kaikki setin osat omiin kasoihinsa. Tämän jälkeen aloin juottamaan osia kiinni piirilevyyn.

  *piirilevy, johon osat on jo juotettu*

Piirilevyn jälkeen oli aika saada auton perustat kasaan.

Moottorimekanismien rakentaminen oli vaikeampaa kuin mitä aluksi oletin, sain kuitenkin ensimmäisen kasaan säädön jälkeen, toisen rakentaminen sujuikin jo paremmin.

Lopuksi kiinnitin kaikki osat toisiinsa.

Tämän jälkeen laitoin enää auton johdot kiinni piirilevyyn juotettuihin 1,3mm pinneihin, ja patterit koteloihinsa.

Juotosharjoitus

Kokeilin tehtävän kytkentää ensin kytkentälevylle, jotta olisin varma että kaikki osat toimivat. Kokeilin kytkentälevyn aikana montaa eri kondensaattoria jotta saisin ledit vilkkumaan eri aikoihin.

Kun sain kokeiltua kytkentää tarpeeksi kytkentälevyllä, oli aika tehdä se verokortille. Aloitin erottamalla neljä verokortin kupariviivaa, jottei 555 piirin pinnit yhdistyisivät.



Sen jälkeen aloin juottamaan komponentteja verokorttiin tämän mukaan:



Kun sain komponentit kiinni, oli aika kokeilla toimiiko laite, ja kyllähän se toimi.

  *vilkkuvia valoja*
