Vastus laskuja ja mittauksia

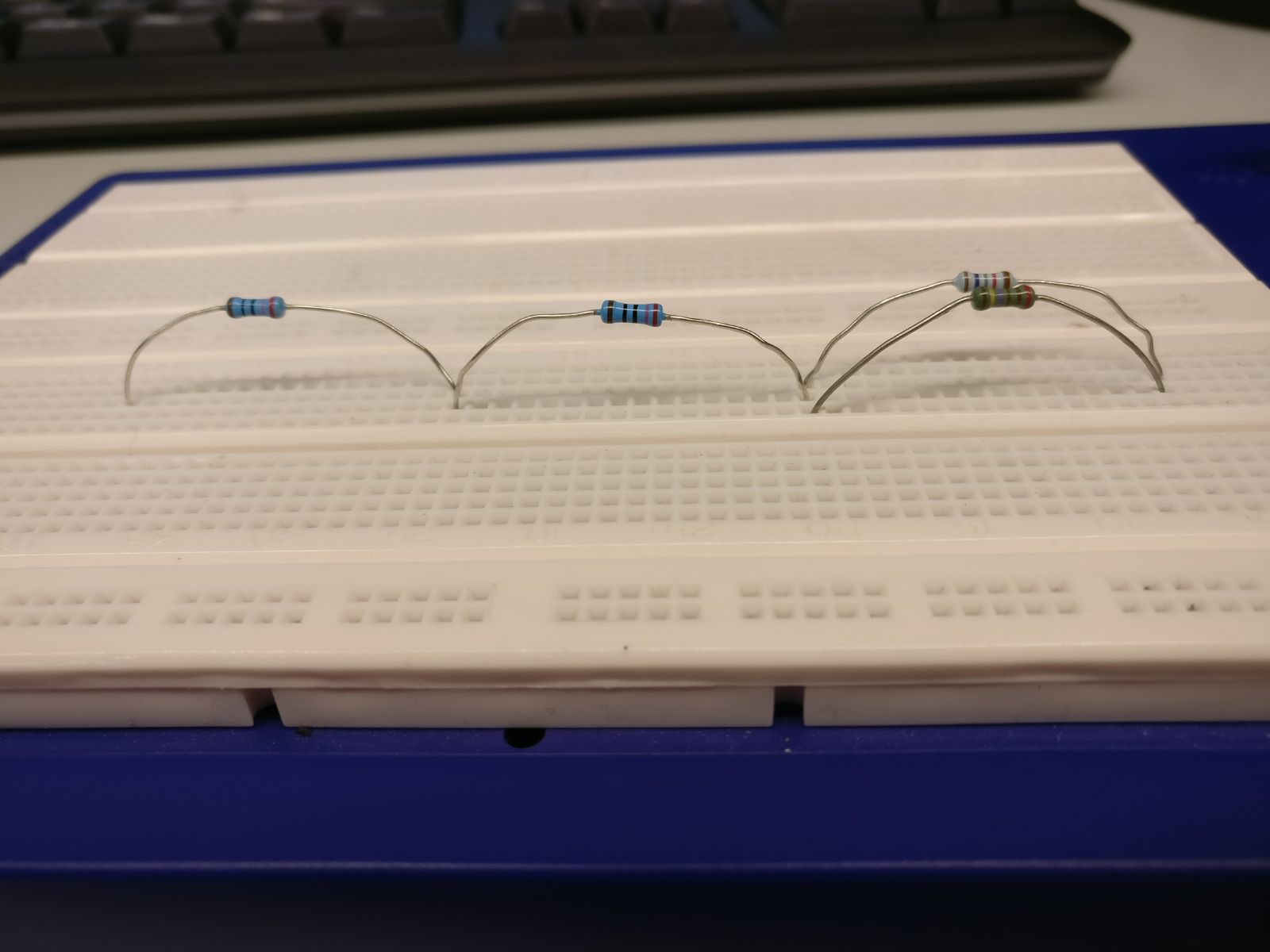

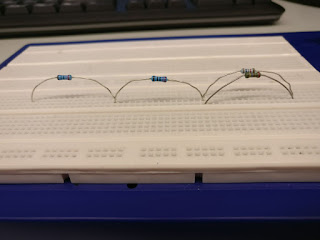

Laitoimme vastuksia ohjeiden mukaisiin kytkentöihin, ensimmäisessä kytkennässä oli yksi 270ohmin vastus ja yksi 1,5kohmin vastus sarjassa. Kun olimme kytkeneet vastukset, laskin kokonaisresistanssin ja sain vastaukseksi 1700ohmia, mittarilla sain tulokseksi 1460ohmia.

Toisessa kytkennässä kytkin kaksi 270ohmin vastusta, yhden 1,5kohmin vastuksen ja 17kohmin vastuksen sarjaan, kokonaisresistanssin laskemalla sain 19040ohmia ja mittarilla 18240 ohmia.

Kolmannessa kytkennässä oli kaksi 270ohmin vastusta ja yksi 1,5kohmin vastus, laskun avulla sain kokonaisresistanssiksi 123,8ohmia ja mittari näytti tulokseksi 123,1ohmia.

Kaikissa näissä mittari näytti hyvin lähelle laskun tulosta, joka ei varsinaisesti ihmetytä.

Potentiometri ja LDR-valovastus

Tein normaalin led kytkennän, jossa 270ohmin vastus, tähän lisäsin potentiometrin.

Kun pyöritin potentiometrin säädintä, ledi himmeni tai kirkastui suunnasta riippuen.

Seuraavaksi tein vastaavan kytkennän, mutta potentiometrin sijaan laitoin paikalle painokytkimen, jota painaessa, ledi syttyi.

Tämän jälkeen lisäsin kytkentään vielä LDR-valovastuksen, jonka resistanssin määrittää valon kirkkaus sen yläpyolella. Kun laitoin sormeni siihen päälle, valo himmeni.

Tämän jälkeen vielä kokeilin omaa kytkentää uteliaisuuteni takia, tähän lisäsin potentiometrin, sekä painokytkimen. Valo syttyi kun painoin nappia, mutta aikaisemman sijaan sain myös päättää valon kirkkauden potentiometriä säätämällä.

Tietokone ongelma

Tietokoneessa oli käynnistäettäessä ongelma, se piti selvittää ja korjata.

Huomasin, että koneen sisällä oli johto, joka oli irti molemmista päistä.

Myöskin huomasin että tietokoneen SSD:ssä ei ollut johtoja kiinni lainkaan, joten laiton irtinäisen johdon kiinni SSD:hen ja luin johdon päästä mihin kohtaa se kuului emolevylle.

SSD:ssä oli myös toinen tyhjä paikka, ja tiesin että siihen täytyy saada myös virtaa, siispä kiinnitin siihen sopivan johdon virtalähteestä.

Tämän ohessa ilmaantui myös toinen ongelma, tietokone ei lähtenyt käyntiin. (ei kuulunut tehtävään)

Kokeilimme toisen virtalähteen käyttöä, se ei toiminut joten tiesimme että ongelma ei ollut virtalähteessä. Pienien mutkien kautta saimme kuitenkin koneen toimimaan.

Komponenttien tunnistaminen 2

Oma puhelimeni, OnePlus 3T

Prosessori (CPU): Quad-core (2x2.35 GHz Kryo & 2x1,6 GHz Kryo)

Näytönohjain (GPU): Adreno 530

Piirisarja: Qualcomm MSM8996 Snapdragon 821

A. Linear Voltage Regulator

B. Buffer & Line Driver

C. Laches

D. Resistor Networks

E. Bridge

F. Latch Decoder

G. Semiconductor

H. Flip-Flop

I. Microchip

Windowsin asetuksia

Asensin tietokoneelle erilaisia ohjelmia, joista on hyötyä tulevaisuudessa, esimerkiksi Chrome, 7-Zip, Notepad++, Arduino IDE ja CCleaner.

Asensin chromeen myös pari lisäosaa, ublock originin ja https everywhere:in.

Ublock origin:

Ublock origin tekee sen, että poistaa turhia mainoksia ja estää ponnahdusikkunoita, lisäosassa on myös paljon muita mahdollisuuksia.

Https everywhere:

Https everywhere suojaa tietokonetta ja henkilökohtaisia tietoja sivuilta, jotka eivät ole https suojattuja. Perjaatteessa tekee netin selailusta turvallisempaa.

Asetin itselleni mukaisan taustakuvan ja tein Paint 3D ohjelmalla itselleni lukitusnäytön.

Opettelin myös leikkaustyökalun käyttöä, vaikka se olikin jo aika hyvin hallussa.

Tämän lisäksi kokeilin näyttökuvien ottamista ja niiden tallennussijaintia.

Komponenttien tunnistaminen

Vastus - Piirrosmerkkejä on kaksi, mutta toista käytetään suurimmaksi osaksi amerikkalaisissa kytkentäkaavioissa.



Potentiometri - Potentiometri on käsinsäädettävä, kolminapainen säätövastus, puhekielessä sitä kutsutaan potikaksi.

LDR-valovastus - Kun valaistusvoimakkuus kasvaa, vastuksen resistanssi pienenee.



Keraaminen kondensaattori - Tätä kondensaattoria pääasiassa käytetään suuren taajuuden kytkennöissä ja pienissä laitteissa.



Elektrolyytti kondensaattori - Paksuuteensa nähden oksidikerros kestää erittäin suuren jännitteen. Siten on mahdollista saada suuri kapasitanssi todella pieneen tilaan.



Kaiutin - Käytetään musiikin soittamiseen, usein myös sen äänenvoimakkuuden koventamiseen.



Valodiodi, LED - Käytetään monesti valon tuottamiseen, sekä merkin antamiseen.



Diodi - Päästää sähkövirran kulkemaan vain yhteen suuntaan lävitseen.



Jänniteregulaattori - Se on eletroninen piiri, jonka tarkoitus on syöttää ennalta määritettyä tasajännitettä.



Operaatiovahvistin - Tämä vahvistaa kahden sisäntulonsa välistä jännite-eroa tietyllä vahvistuskertoimella A.



NPN transistori - Transistoreita löytyy lähes kaikista elektroniikan laitteista.



555 ajastinpiiri - Huokea ja monipuolinen ajastinpiiri, yleinen.



Jännitemittari - Käytetään mittaukseen.



Virtamittari - Käytetään mittaukseen.



Oskilloskooppi - Mittalaite, joka piirtää mittauksen tuloksen näytölle.

Ledin sytys ja ohmin laki

Teimme project boardilla simppelin kytkennän, jotta saisimme led-valon palamaan.

Kokeillimme kytkentää eri vahvoisilla vastuksilla (270 ohm, 1500 ohm ja 17k ohm)

Välineinä käytimme koulusta saatuja vastuksia, led-valoja, project boardia, 9v patteria ja sen kanssa paristopidikettä.

Huomasimme, että mitä pienempi vastus, sen kirkkaampi valo. Isoimmalla vastuksellamme (17k ohmia) ledi on todella himmeä eikä tuota valoa lähes yhtään. Kaikilla vastuksillamme valo kuitenkin paloi.

270 ohmin vastuksella virran vahvuus on:

U/R=I eli 9V/270ohm = 0,0333A...

1500 ohmin vastuksella virran vahvuus on:

U/R=I eli 9V/1500ohm = 0,006A

17k ohmin vastuksen virran vahvuus on:

U/R=I eli 9V/17000ohm = 0,000529A

Onnistuimme myös käräyttämään yhden led-valon, sillä kokeilimme ajattelemattomina sytyttää lampun ilman vastusta. Virheistä oppii.

Koska aihe kiinnostaa, kokeilimme myös muita kytkentöjä itseksemme.
